Bausatz Luftkollektor
eingestellt am: 21.05.2018
Gesamtpreis :559.00 €
incl. MwSt. zzgl. Versand
Versandkosten Deutschland: 59.00 €
Versandkosten EU : 125.00 €
Schweiz + weltweit: kein Versand ins Ausland möglich

zur Zeit nicht lieferbar

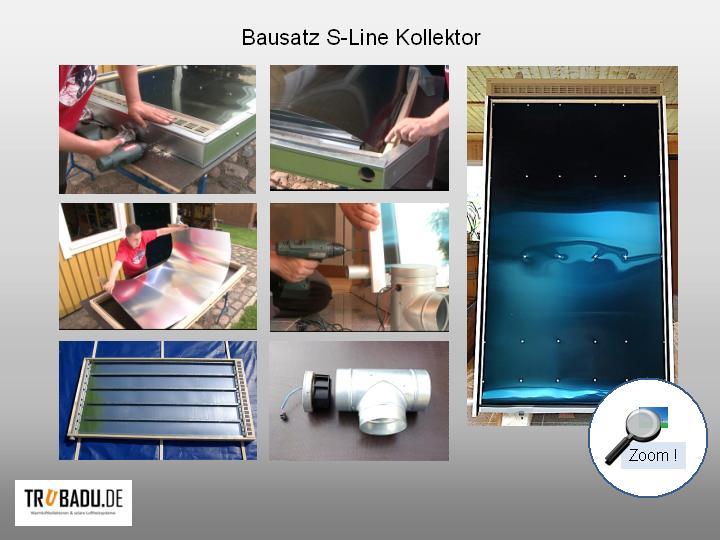

Luftkollektorbausatz S-Line - ohne Scheibe Luftkollektorbausatz S-Line - ohne Scheibe

Luftkollektorbausatz S-Line (ohne Scheibe)

-
Beschreibung

Luftkollektorbausatz (ohne Scheibe)

Variante II

Neu in 2015: komplett mit Aussenverkleidung aus gekanteten Aluprofilen

Unter dem Link technische Daten ist ein aktueller Leistungstest aus dem Oktober 2011 downzuloaden



Lieferumfang: Kollektor und Lüftereinheit



Sie haben bereits eine Glasscheibe vorrätig - dann ist diese Version eine interessante Alternative.
Die Variante II kann auch ins Euröpäische Ausland geliefert werden, die Abdeckscheibe kann jeder Glaser vor Ort anfertigen.

Die jeweiligen Versandkosten ins Ausland bitten wir gesondert anzufragen.



Der Luftkollektorbausatz wird von mir in Kleinserie gefertigt - zur Zeit mit einer Kapazität von ca. 10-15 Einheiten pro Monat. Bitte geben Sie im Freifeld des Bestellformulars mit an ob Sie den Lüfter links oder rechtsseitig haben möchten.

Der Kollektor besitzt die Aussenmaße 206 cm *107cm. Die Absorberfläche beträgt in etwa 1,85 m².

Der Kollektor ist ausschließlich für eine Wandmontage geeignet, hierfür werden geeignete Befestigungsmaterialien mitgeliefert. Die Stromversorgung des Lüfters und der Regelung erfolgt durch ein dem Bausatz beiliegendes 1.500 mA Steckernetzteil mit sehr geringem Standby Verbrauch.

Der Kollektorbausatz wird komplett geliefert und ist einfach zu montieren. Durch eine optimale Abstimmung und Vorkonfektionierung aller Bauteile beträgt die Bauzeit ca. 8-10 Stunden.

Mit dem Luftkollektorbausatz besetzt Trubadu eine Marktnische und trägt wesentlich zur weiteren Verbreitung des Luftkollektors in Deutschland bei.

Alle notwendigen Bauteile sind im Bausatz enthalten und soweit vorbereitet.

Folgende zusätzliche Ergänzungsmaterialien sind passend zum Kollektor erhältlich:

Regenschutzblech

- falls der Kollektor Schlagregen ausgesetzt ist

Rohrschalldämpfer incl. Rückschlagklappe

- für eine Reduzierung des Lärmpegels

Es sind folgende Arbeiten zur Herstellung des Luftkollektors durchzuführen:


  • Zusammenbauen des Rahmens, ggf. Vorbohren von Löchern und Ablängen der inneren Trägerleisten
  • Verkleben & Verschrauben der Aluminiumbleche, ggf. Kürzung einzelner Bleche mittels Handblechschere
  • Einpassen der Dämmung
  • Aufbau des Luftkanales, Anzeichnen und Bohren der Abstandshalter, Falten des Wärmeleitbleches, Montage des selektiv beschichteten Bleches mittels Blechschrauben
  • Montage der Scheibenhalterung und des Dichtbandes, Einsetzen der Glasscheibe (ca. 20kg), Montage des Sichtrahmens
  • Montage der Lüftereinheit, Einbau des Lüfters und der Reduzierung in das Lüftergehäuse, Bohren von Befestigungslöchern
  • Einbau der Fertigplatine in UP Dose, Verschalten von Lüfter, Regler und Stromversorgung
  • Montage des Kollektors an die Wand
  • Erstellen des Wanddurchganges ggf. mit Mauerkrohnbohrer oder ähnlich

Sie benötigen folgendes Werkzeug zur Montage:


  • Holzsäge (Handsäge alternativ Kreis- oder Kappsäge)
  • Bohrmaschine/Akkuschrauber
  • Blechschere zum Anpassen der Aluminiumbleche (Rückwand-, Träger- und Absorberblech) sowie der Rahmenverkleidung
  • Spritzpistole für Silikonkartusche
  • Standartwerkzeug wie Schraubendreher, Hammer, Messer usw.

folgende Bauteile sind im Gegensatz zur Beschreibung in der Bauanleitung bereits vorgefertigt


  • Rahmenholz Aussenrahmen passend abgelängt
  • Absaugrohr bereits gelocht
  • Sensoren des Differenzreglers mit Verlängerungskabeln versehen
  • 50 mm Loch für das Absaugrohr im Kollektorrahmen vorgebohrt
Aufgrund der Eigenfertigung kann es zu geringen Fertigungstoleranzen kommen. Der Nachbau erfordert handwerkliches Geschick und einen sicheren Umgang den oben beschriebenen Werkzeugen.

Die Versandkosten gelten nur innerhalb Deustchlands. Der Versand in die EU und andere Länder ist separat anzufragen. Der Bausatz kann auch persönlich abgeholt werden. Zwei fertige Kollektoren können besichtigt werden.

Technische Daten
technisches Datenblatt
Der Kollektor S-Line weist folgende technische Daten auf:
  • 1,85 m² Absorberfläche
  • Absorber aus selektiv beschichteten Blech
  • optimierte Luftführung für einen hervorragenden Wärmeübergang
  • Flacher Aufbau mit nur ca. 11 cm
  • Steuerung über Differenzregler
  • eingebauter G3 Luftfilter
  • Wirkungsgrad > 75 %
