Luftkollektorregler Sorel AIR TDC



Messen.Regeln.Auswerten.






Die Sorel Mikroelektronik GmbH, ein Unternehmen welches Steuerungen für Heizungssysteme entwickelt, hat 2013 den AIR TDC auf den Markt gebracht.



Hierbei handelt es sich um ein innovatives Regelsystem, speziell für Luftkollektoranlagen mit einer Vielzahl von Einstellmöglichkeiten.

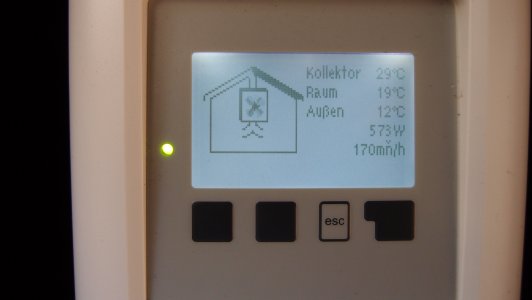

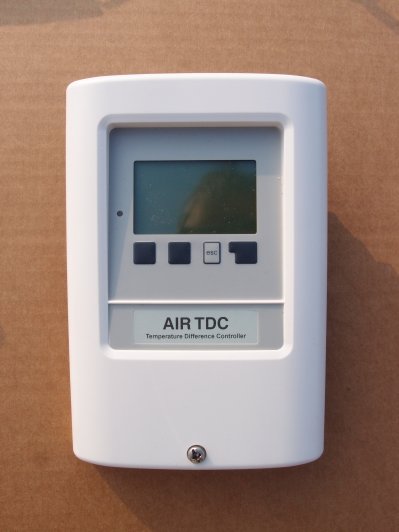

Der Regler besitzt ein formschönes Gehäuse (H 163mm B 110mm T 51mm) mit verschiedenen Montagemöglichkeiten. Das kontrastreiche beleuchtete Display mit umfangreichem Volltext- und Grafikmodus visualisiert neben den Temperaturen auch die Messdaten in Form von Zahlen und einer kleinen Grafik. Zur Auswertung stehen Betriebsstunden, Wärmeertrag in kWh, aktuelle Heizleistung und Differenztemperatur (nach Tag, Woche, Monat und Jahr)








Die selbsterklärende Bedienerführung erfolgt über 4 Eingabetasten als Softkeys, die Inbetriebnahme kann über einen Assistenten erfolgen, der den Bediener durch alle Punkte führt, aber auch eine freie Inbetriebnahme ist möglich.

Der Regler kann auf ein Standardluftkollektor-System oder ein Luftkollektor-System mit Lüftungsklappe angepasst werden. Die Menüstruktur ist benutzerfreundliche aufgebaut und bietet eine schnelle Einarbeitung.

Folgende technische Features stehen zur Verfügung:

  • 3 Fühlereingänge Pt1000
  • 2 Relaisausgänge 230V 2
  • 1 Ausgang 0..10V oder PWM-Signal für Drehzahlregelung von Ventilatoren
  • Leuchtdioden rot/grün zur Anzeige der Betriebszustände
  • Einfache Wärmemessung
  • Lüftungsklappenfunktion
  • Batteriegepufferte Echtzeituhr RTC
  • Nachtkühlung
  • Inbetriebnahmeassistent
  • Ventilatorschutz
  • Datenspeicher mit Statistik und Grafikauswertung
  • Fehlerspeicher und Auswertung mit Datum und Uhrzeit
  • Menüblocker
Der AIR TDC wird von Trubadu.de komplett mit 3 Stück PT 1000 Fühlern geliefert:

  • Raumfühler RC20
  • Kollektorfühler TTS2
  • Außenfühler TA52
  • Bedienungsanleitung in gedruckter Form
Der Schaltausgang des Air TDC basiert auf 220 Volt. Anstelle eines 220 Volt Lüfters kann auch eine Steckdose als Motorausgang angeschlossen werden, hier kann dann das Netzteil vom 12 Volt S-Line Lüfter betrieben werden, somit läßt sich auch die 12 Volt Version mit dem Regler betreiben.

Ab sofort wird der S-Line Kollektor Koppelbausatz ohne Aufpreis mit dem AIR TDC ausgeliefert.

Beim Standart S-Line Kollektor Bausatz können Sie den AIR TDC für einen Aufpreis von 199 € anstatt 255 € hinzubuchen.
